Z41F46防腐蝕襯氟閘閥
Z41F46防腐蝕襯氟閘閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
Z41F46防腐蝕襯氟閘閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
| 產品名稱： | 防腐蝕襯氟閘閥 | 產品型號： | Z41F46 |
| 公稱通徑： | DN15～DN300 | 結構形式： | 閘板式 |
| 公稱壓力： | 1.0Mpa～2.5Mpa | 連接方式： | 法蘭 |
| 適用溫度： | -20ºC～+150ºC | 驅動方式： | 手動、傘齒輪、電動、氣動 |
| 閥體材質： | WCB、鑄鋼、碳鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 硫酸、鹽酸、王水、氫氟酸、強腐蝕液體 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
Z41F46防腐蝕襯氟閘閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。產品特點
1、閥體有扁體和圓體兩種形狀：GB閥門采用圓體，ANSI磅級閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體，閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標準填料，密封性能好，維修更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。
技術規范
| 設計標準 | GB12234 |
| 結構長度 | GB12221 |
| 法蘭標準 | JB/T79-94 |
| GB9113.1-26 | |
| 檢驗試驗 | GB/T13927 |
| 驅動方式 | 手動、電動、氣動 |

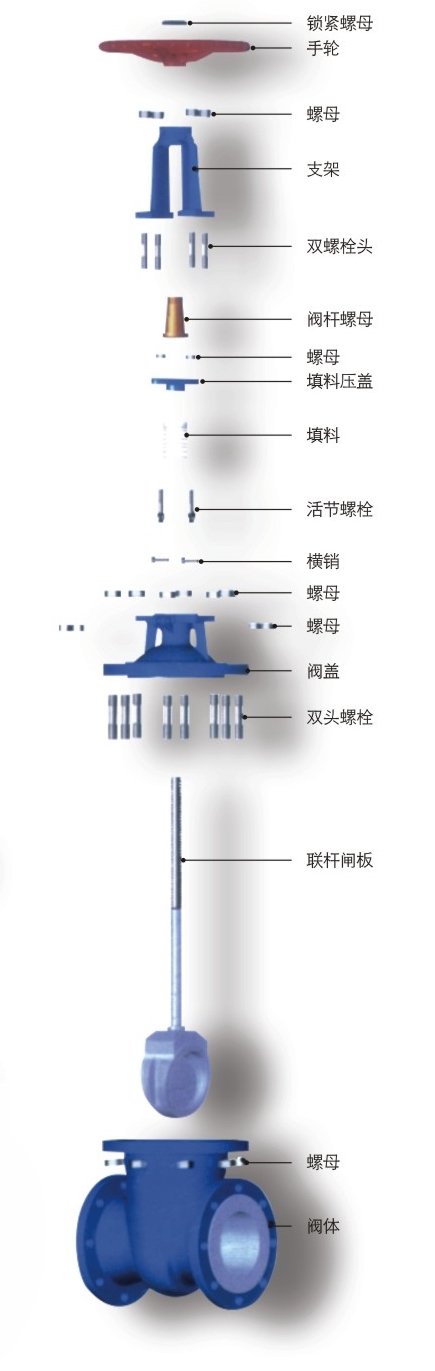

主要零件材料
| 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄閥 | ||
| Z | C | P | R | PL | RL | |
| 閥體端蓋閘板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 閥桿 | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 襯里閥座 | PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4） | |||||
| 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 填料 | PTFE（F4） | PTFE（F4） | PTFE（F4） | |||
| 活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 閥桿螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
| 緊固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 螺母 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
| 手輪 | WCB | WCB | WCB | |||

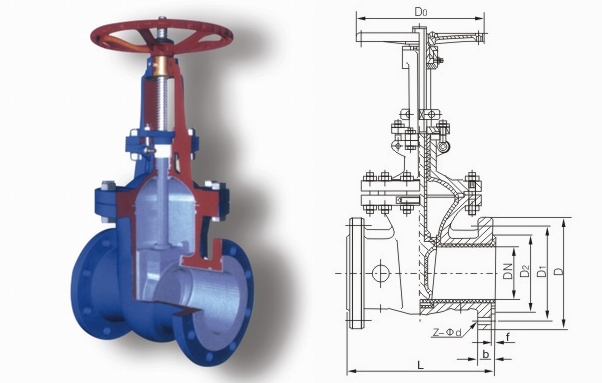

外形結構圖
主要外形尺寸PN1.0MPa
| 公稱通徑 | 主要外形鏈接尺寸 | |||||||
| DN | L | D | D1 | D2 | f | b | z-d | |
| DN | inch | PN1.0MPa | ||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 4/4 | 150 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 11/4 | 180 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 11/2 | 200 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 250 | 165 | 125 | 100 | 3 | 18 | 4-18 |
| 65 | 21/2 | 265 | 185 | 145 | 120 | 3 | 18 | 4-18 |
| 80 | 3 | 280 | 200 | 160 | 135 | 3 | 20 | 8-18 |
| 100 | 4 | 300 | 220 | 180 | 155 | 3 | 20 | 8-18 |
| 125 | 5 | 325 | 250 | 210 | 185 | 4 | 22 | 8-18 |
| 150 | 6 | 350 | 285 | 240 | 210 | 4 | 22 | 8-22 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 24 | 8-22 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 26 | 12-22 |
主要外形尺寸PN1.6MPa
| 公稱通徑 | 主要外形鏈接尺寸 | |||||||
| DN | L | D | D1 | D2 | f | b | z-d | |
| DN | inch | PN1.6MPa | ||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 4/4 | 150 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 11/4 | 180 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 11/2 | 200 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 250 | 165 | 125 | 100 | 3 | 18 | 4-18 |
| 65 | 21/2 | 265 | 185 | 145 | 120 | 3 | 18 | 4-18 |
| 80 | 3 | 280 | 200 | 160 | 135 | 3 | 20 | 8-18 |
| 100 | 4 | 300 | 220 | 180 | 155 | 3 | 20 | 8-18 |
| 125 | 5 | 325 | 250 | 210 | 185 | 4 | 22 | 8-18 |
| 150 | 6 | 350 | 285 | 240 | 210 | 4 | 22 | 8-22 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 24 | 12-22 |
| 250 | 10 | 450 | 405 | 355 | 320 | 4 | 26 | 12-26 |
主要外形尺寸PN2.5MPa
| 公稱通徑 | 主要外形鏈接尺寸 | |||||||
| DN | L | D | D1 | D2 | f | b | z-d | |
| DN | inch | PN2.5MPa | ||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 4/4 | 150 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 11/4 | 180 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 11/2 | 200 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 250 | 165 | 125 | 100 | 3 | 20 | 4-18 |
| 65 | 21/2 | 265 | 185 | 145 | 120 | 3 | 22 | 8-18 |
| 80 | 3 | 280 | 200 | 160 | 135 | 3 | 24 | 8-18 |
| 100 | 4 | 300 | 235 | 190 | 155 | 3 | 24 | 8-22 |
| 125 | 5 | 325 | 270 | 220 | 185 | 4 | 26 | 8-26 |
| 150 | 6 | 350 | 300 | 250 | 210 | 4 | 28 | 8-26 |
| 200 | 8 | 400 | 360 | 310 | 275 | 4 | 30 | 12-26 |
| 250 | 10 | 450 | 425 | 370 | 330 | 4 | 32 | 12-30 |

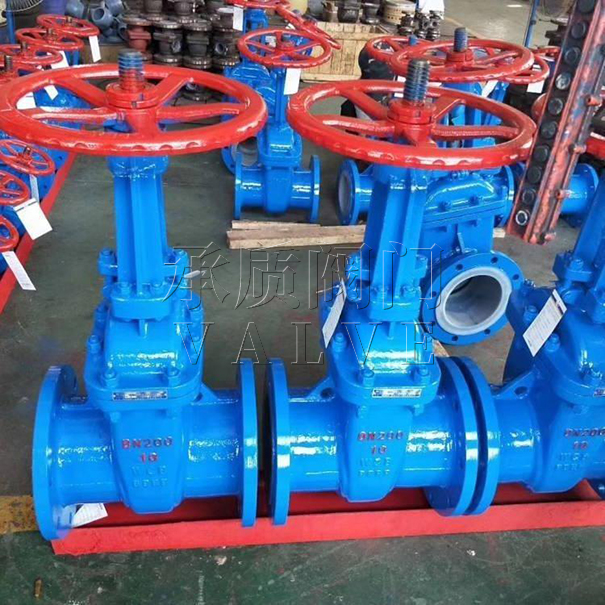

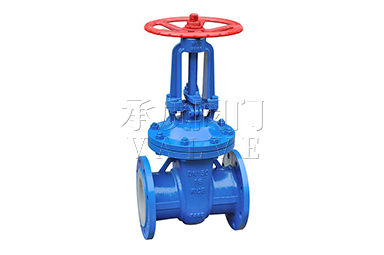

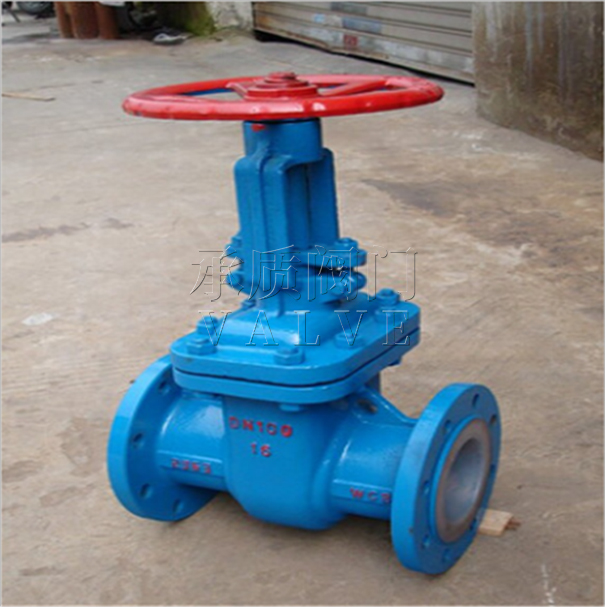

Z41F46防腐蝕襯氟閘閥實物圖
